Zagrożenie, które widać. Wizualne zarządzanie bezpieczeństwem na hali i w dokumentacji

Pracownik nie czyta oceny ryzyka przed wejściem na halę. Decyzję podejmuje na podstawie tego, co widzi: linii na posadzce, znaku na drzwiach, kłódki na wyłączniku. Ekspert SECURA pokazuje na przykładach z zakładów naszych klientów, jak przenosimy wiedzę o zagrożeniach z segregatora w miejsce, w którym zapada decyzja, i dlaczego dokumentacja oraz hala muszą pokazywać to samo.

Rodzaj zakładów	zakłady produkcyjne i magazynowe, w tym zakład objęty przepisami o przeciwdziałaniu poważnym awariom przemysłowym
Obszary	skutki awarii przemysłowych, ochrona przed wybuchem, transport wewnętrzny, blokowanie źródeł energii (LOTO), dokumentacja BHP i ochrony przeciwpożarowej
Narzędzia	modelowanie skutków awarii (ALOHA) z mapą, projekt oznakowania poziomego i pionowego, znaki stref Ex ze zdjęciem zasięgu, system kłódek i skrzynek zbiorczych, kodowanie kolorem dokumentacji
Rola SECURA	opracowanie dokumentacji i projektów oznakowania, doradztwo przy wdrożeniu na hali, przegląd zgodności dokumentacji ze stanem faktycznym

1. Problem: wiedza jest w segregatorze, decyzja zapada na hali

Większość systemów zarządzania BHP opiera się na dokumentach: ocenie ryzyka zawodowego, dokumencie zabezpieczenia przed wybuchem, instrukcjach stanowiskowych. Są potrzebne i wymagane przepisami. Mają jednak wspólną słabość: nikt nie ma ich przy sobie w chwili, gdy decyduje, czy wejść do pomieszczenia, którędy przejść albo czy można włączyć maszynę.

Najbardziej narażeni są ci, do których szkolenie dociera najsłabiej:

• pracownik w pierwszym dniu pracy,
• pracownik zmęczony pod koniec zmiany albo pracujący pod presją czasu,
• pracownik agencji, który instruktaż przeszedł tydzień wcześniej,
• osoba, która nie zna języka polskiego na tyle, by przeczytać instrukcję.

Wizualizacja nie jest kwestią estetyki. To przeniesienie wiedzy o zagrożeniu tam, gdzie jest potrzebna.

2. Podejście eksperta SECURA: dwa obszary, jeden język

Wizualne zarządzanie bezpieczeństwem prowadzimy równolegle w dwóch miejscach.

W dokumentacji: mapy zasięgu skutków awarii, plany stref zagrożenia wybuchem, plany dróg transportowych, pól odkładczych i miejsc montażu znaków, instrukcje ze zdjęciem stanowiska zamiast samego opisu, oceny ryzyka z grafiką, plany ewakuacji, kolor jako klucz do archiwum.

Na stanowisku pracy: oznakowanie poziome i pionowe, granice stref niebezpiecznych na posadzce, znaki stref Ex z pokazanym zasięgiem, kłódki i etykiety LOTO, tablice cieni 5S, lustra, progi i elementy kierujące ruchem.

Oba obszary łączy jedna zasada: ten sam znak i ten sam kolor w papierze i na hali. Projekt powstaje przed malowaniem, a jego legenda rozstrzyga szczegóły, zanim na hali pojawi się wykonawca.

3. Realizacje

3.1. Mapa skutków awarii zamiast opisu

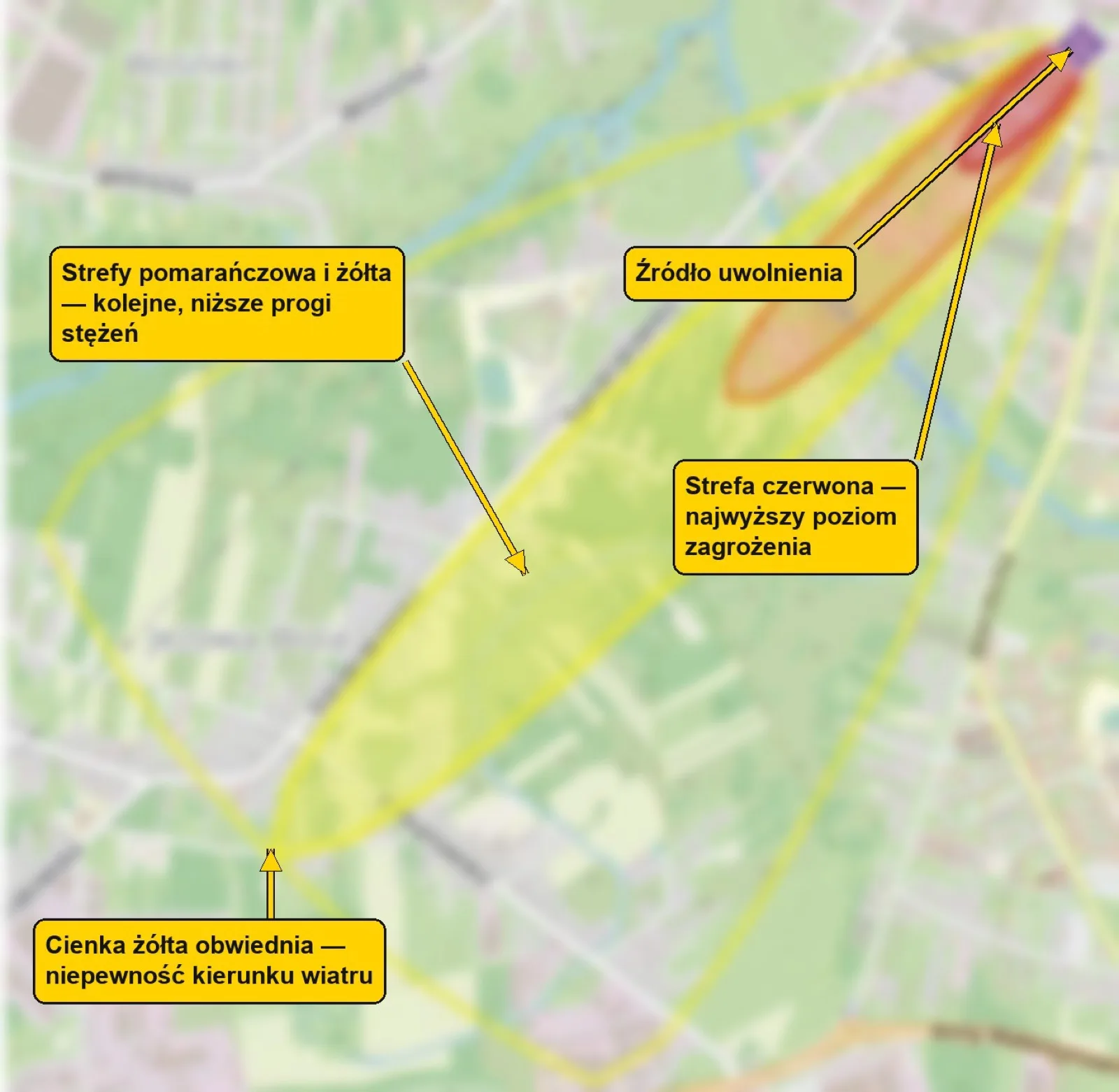

W zakładzie objętym przepisami o przeciwdziałaniu poważnym awariom przemysłowym zasięg skutków awarii naniesiono na mapę otoczenia. Model pokazuje, dokąd przy przyjętych warunkach pogodowych sięgną kolejne progi stężeń uwolnionej substancji. Tabela odległości w raporcie mówi to samo, ale dopiero mapa pokazuje, że w zasięgu są drogi, zabudowa i cieki wodne. W tej formie skalę zagrożenia widzą służby ratownicze i zarząd zakładu.

Dla zakładu o dużym ryzyku ocena zasięgu i skali oddziaływania awarii wraz z dokumentacją graficzną jest wymaganym elementem raportu o bezpieczeństwie.

3.2. Strefa Ex: znak plus zasięg

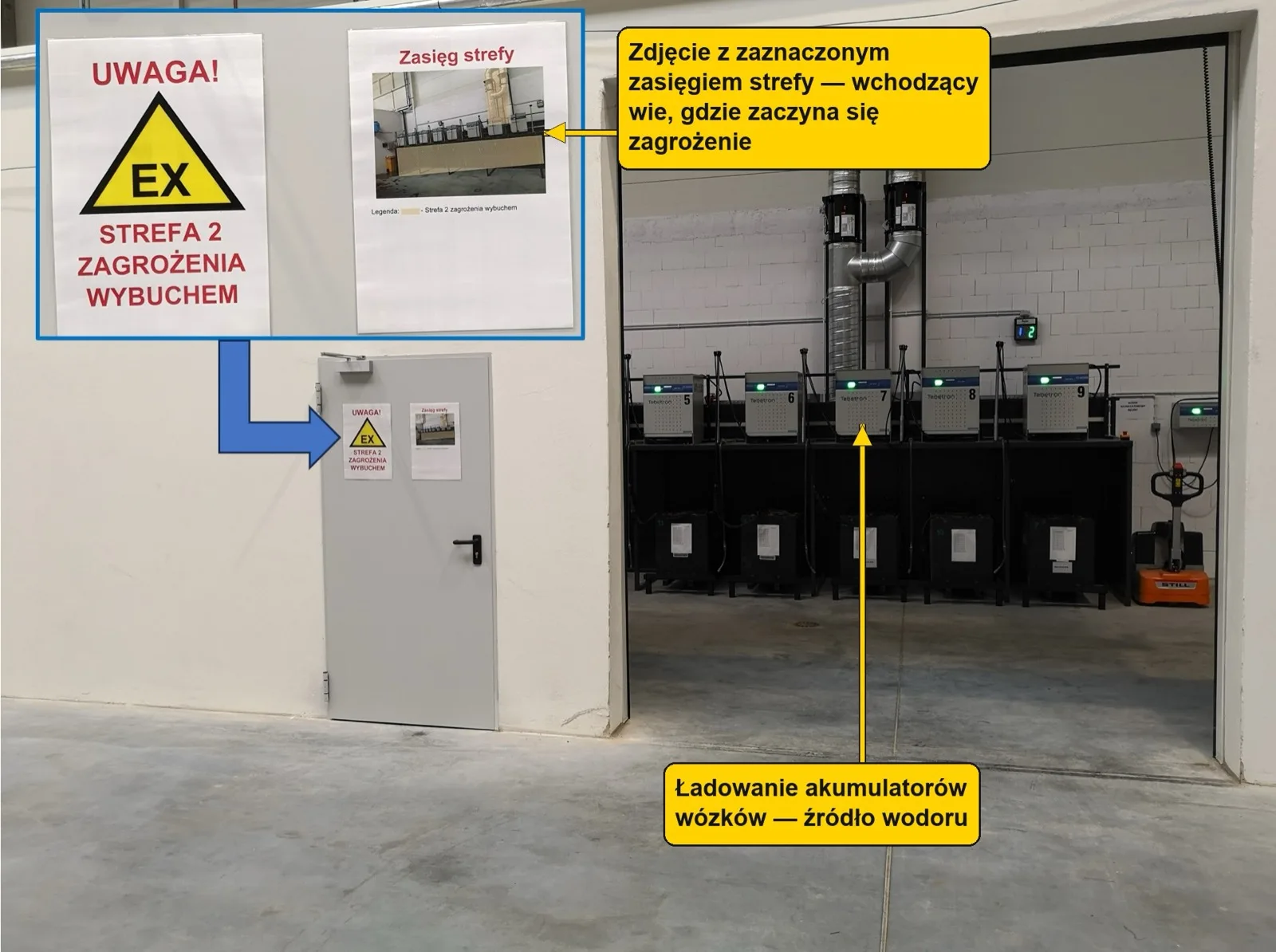

Na drzwiach do pomieszczenia ładowania akumulatorów wózków nie ma wyłącznie ostrzeżenia o strefie 2 zagrożenia wybuchem. Obok wisi zdjęcie pomieszczenia z zaznaczonym zasięgiem strefy. Wchodzący wie, gdzie dokładnie zaczyna się zagrożenie, i nie musi szukać tej informacji w dokumencie zabezpieczenia przed wybuchem. Zasięg na drzwiach i zasięg w dokumencie to ta sama informacja.

3.3. Plan dróg, pól odkładczych i znaków

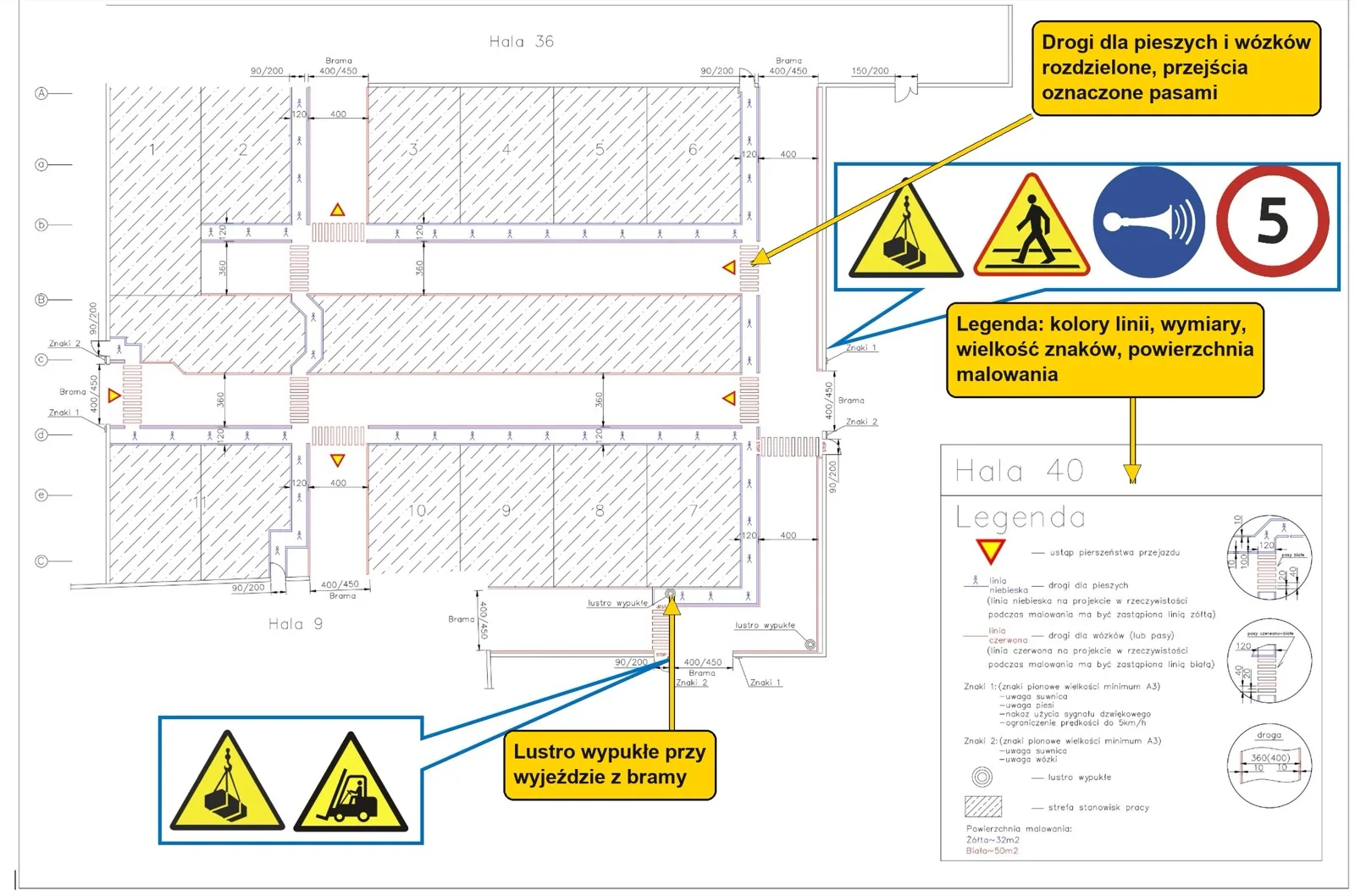

Projekt określa przebieg dróg dla pieszych i wózków, pola magazynowania, przejścia oraz miejsca montażu znaków i luster wypukłych. Legenda podaje szerokości dróg, minimalną wielkość znaków, zestaw znaków przy każdej bramie i powierzchnię malowania w podziale na kolory. Rozstrzyga nawet to, że kolor linii na rysunku różni się od koloru farby: linia niebieska w projekcie oznacza żółtą na posadzce, a czerwona białą. Wykonawca nie improwizuje, a osoba odbierająca prace ma wzorzec do porównania.

3.4. Blokady, których nie da się przeoczyć (LOTO)

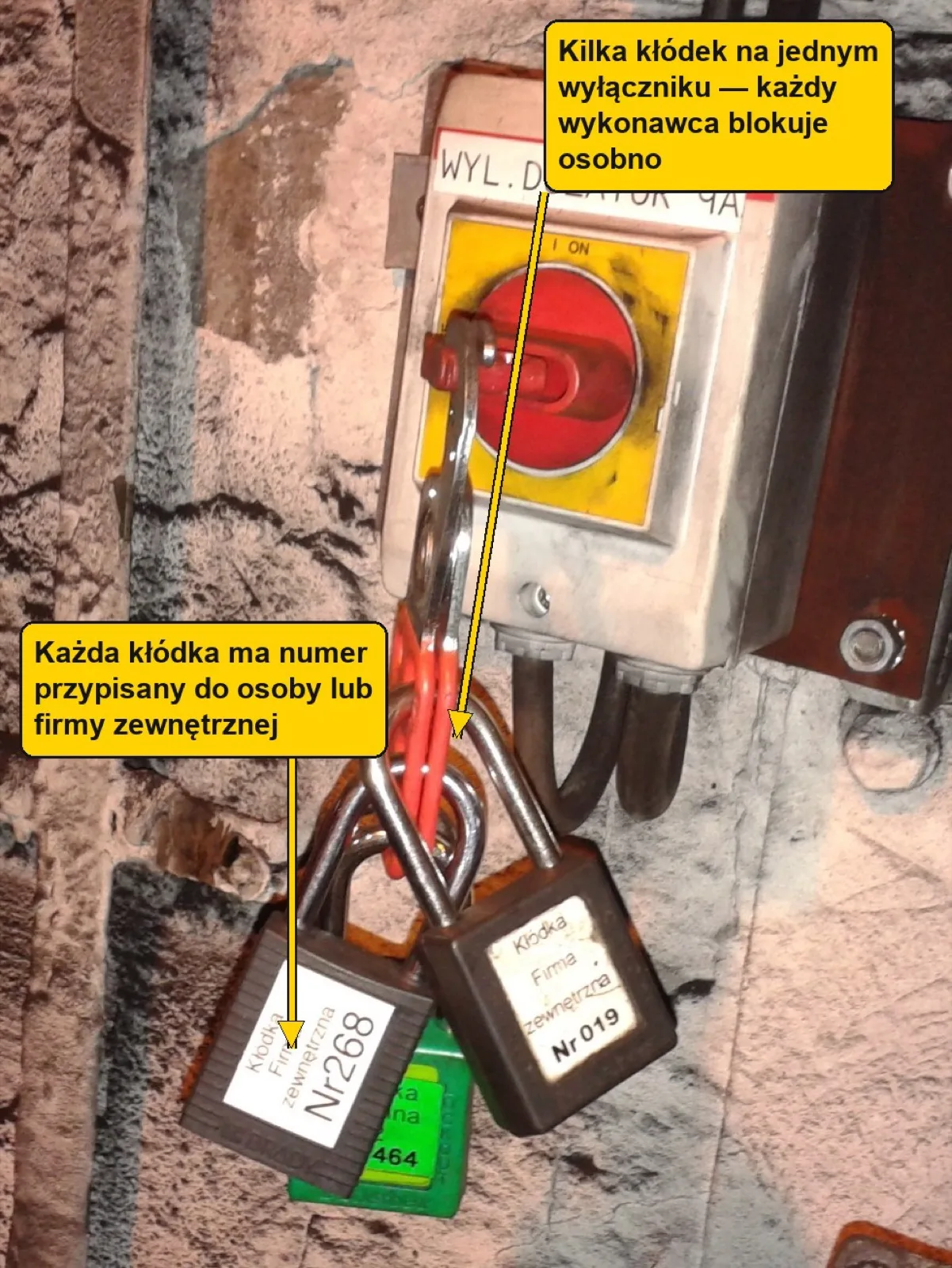

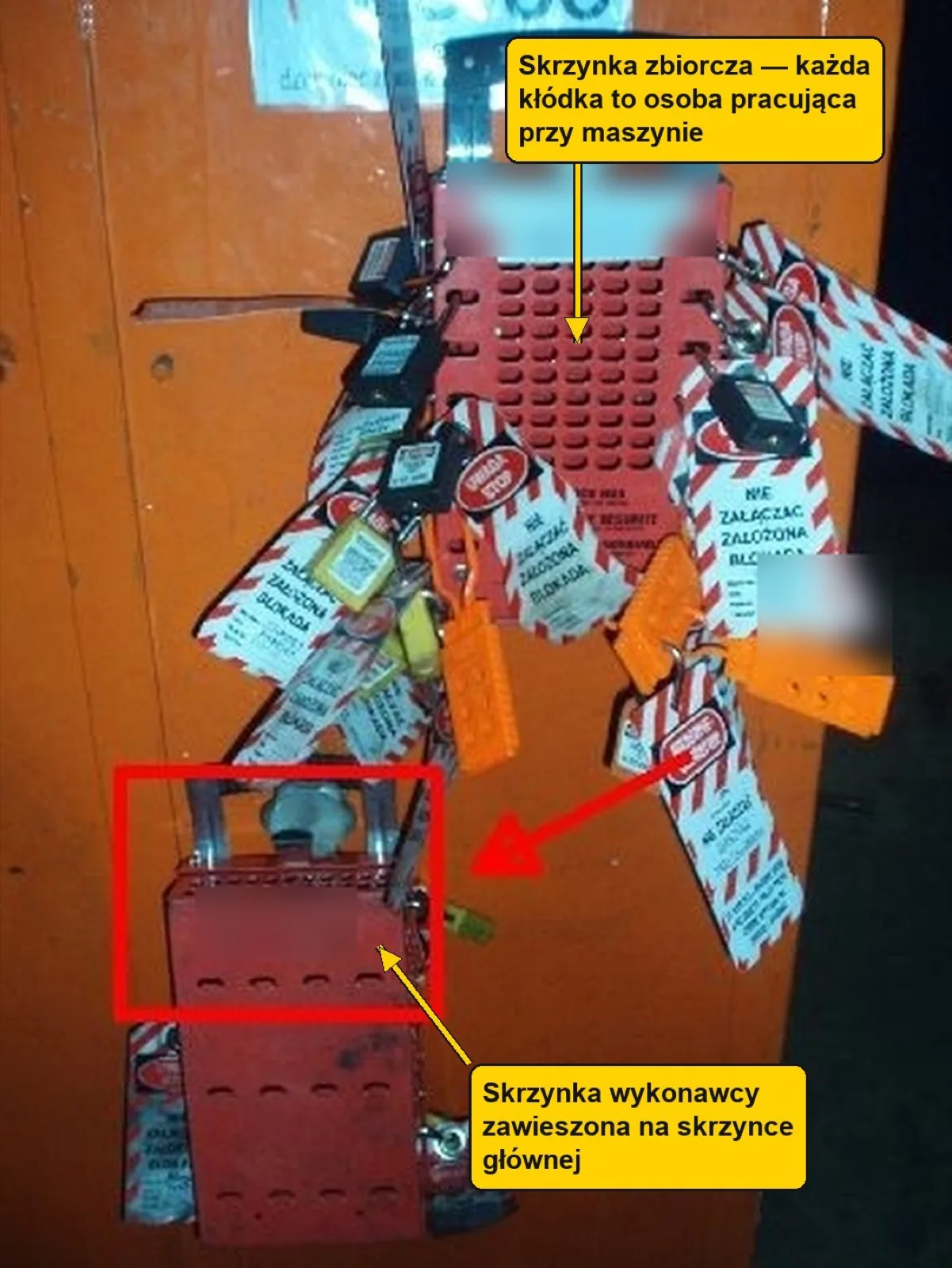

Każda kłódka ma etykietę i numer przypisany do konkretnej osoby albo firmy zewnętrznej. Na jednym wyłączniku może wisieć kilka kłódek: każdy wykonawca zakłada własną i tylko on może ją zdjąć. Przy większych pracach stosujemy skrzynkę zbiorczą, a liczba kłódek na niej pokazuje, ile osób pracuje przy maszynie. Zasilania nie przywróci nikt, dopóki nie zniknie ostatnia kłódka. Zawieszka „Nie załączać — założona blokada” informuje każdego, kto podejdzie do wyłącznika, zanim sięgnie po pokrętło.

3.5. Kolor zamiast czytania grzbietów

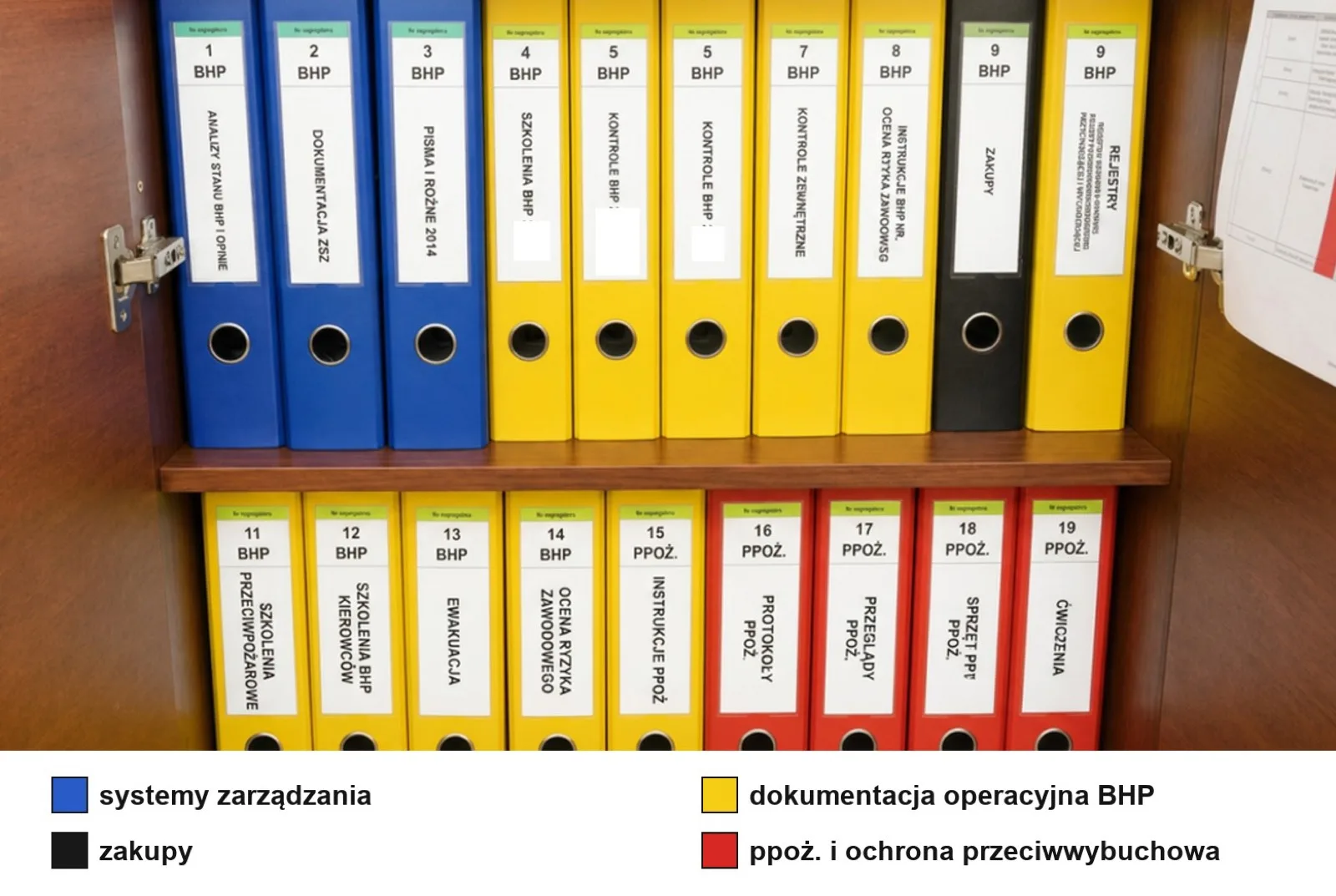

Archiwum dokumentacji ułożono według koloru: niebieski to systemy zarządzania, żółty to dokumentacja operacyjna BHP, czarny to zakupy, a czerwony to ochrona przeciwpożarowa i przeciwwybuchowa. Segregatory mają numerację ciągłą i jednolity opis grzbietu. Podczas kontroli właściwa półka jest widoczna od razu, a brak segregatora widać bez sprawdzania spisu.

3.6. Pozostałe narzędzia na stanowisku pracy

• Strefa pod suwnicą: granica namalowana na posadzce w obrysie pracy suwnicy. Osoba w pobliżu widzi, gdzie kończy się bezpieczne miejsce, i nie musi szacować odległości.
• Pola odkładcze: obrysy dla wózków i palet. Operator nie zastanawia się, gdzie odstawić sprzęt, a drogi pozostają wolne.
• Tablice cieni 5S: obrys każdego narzędzia w miejscu przechowywania. Puste miejsce to sygnał, że czegoś brakuje, zanim narzędzie zostanie w maszynie.
• Drzwi ewakuacyjne: całe skrzydło w kolorze zielonym z piktogramem zamiast samej tabliczki. W zadymieniu liczy się rozpoznanie kierunku z odległości.
• Ruch wewnętrzny: lustra wypukłe, progi zwalniające i projekcje świetlne stref niebezpiecznych maszyn.

4. Dlaczego to działa lepiej niż samo szkolenie

Szkolenie działa najmocniej w dniu szkolenia. Znak działa wtedy, kiedy szkolenie już nie pomaga: przy zmęczeniu, pod presją czasu, u nowej osoby i u kogoś, kto nie przeczyta instrukcji. Nie wymaga przypomnienia ani znajomości języka. Jest na miejscu w chwili, gdy trzeba podjąć decyzję.

Wizualizacja nie zastępuje szkolenia ani oceny ryzyka. Jest ich przedłużeniem na hali.

5. Zasada nadrzędna: dokumentacja i hala muszą pokazywać to samo

Oznakowanie i grafiki w dokumentacji muszą pokrywać się z tym, co faktycznie jest na hali. Jeśli plan pokazuje drogę transportową w innym miejscu niż namalowana linia albo znak mówi o strefie 2, a dokument zabezpieczenia przed wybuchem podaje inny zasięg, pracownik uczy się, że dokumentacji nie warto ufać. Ta lekcja nie zostaje przy jednym rysunku. Przenosi się na instrukcje, procedury i szkolenia.

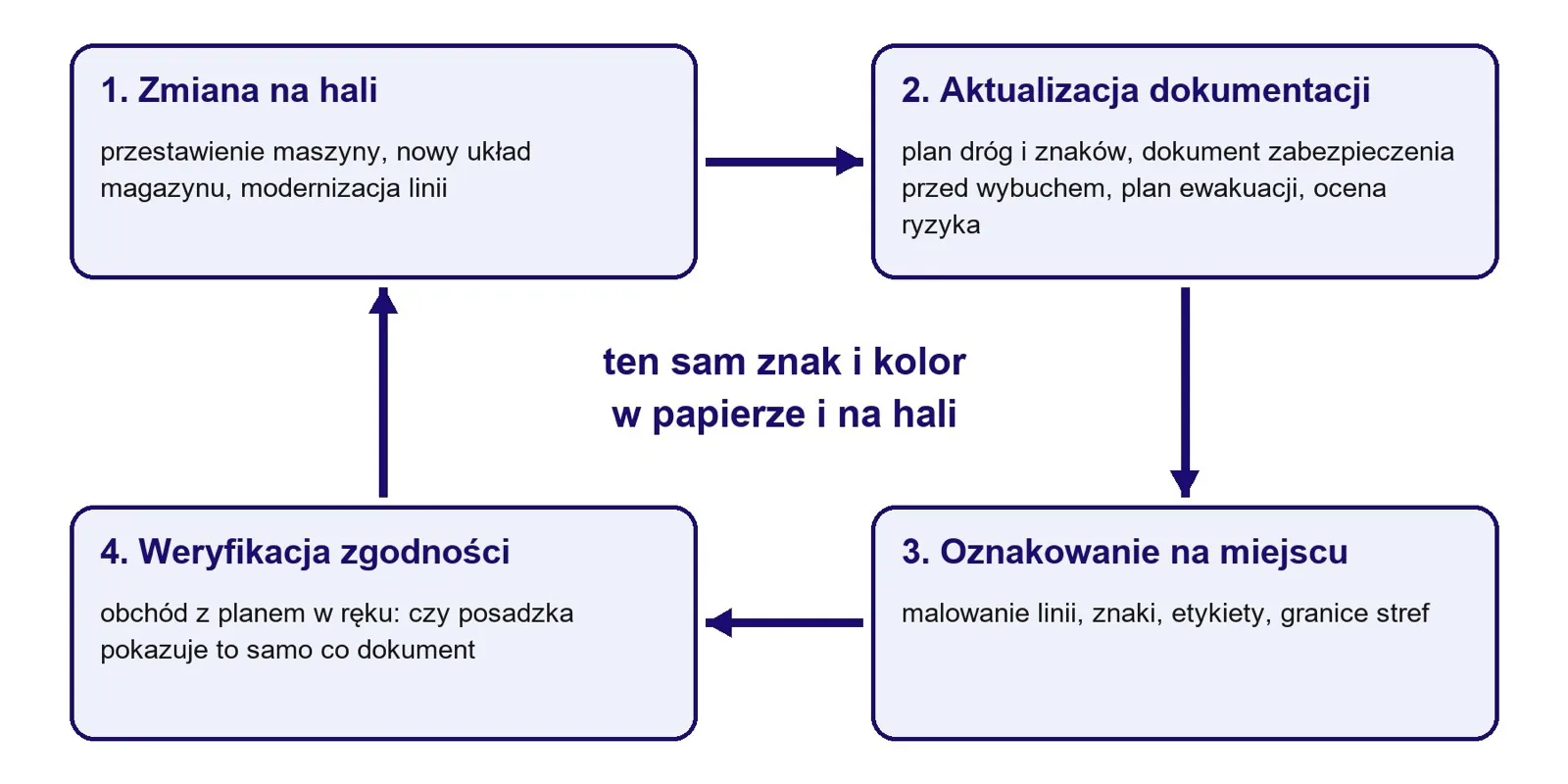

Rozjazd rzadko bierze się ze złej woli. Powstaje po przestawieniu maszyny, zmianie układu magazynu albo modernizacji linii: hala idzie do przodu, a dokumentacja zostaje w wersji sprzed dwóch lat. Dlatego aktualizację planów traktujemy jako element zarządzania zmianą, a nie zadanie odkładane do audytu.

Rozjazd między papierem a rzeczywistością jest gorszy niż brak oznakowania.

6. Efekty wdrożeń

• informacja o zagrożeniu jest w miejscu decyzji, a nie w biurze,
• nowy pracownik, pracownik agencji i osoba obcojęzyczna dostają ten sam komunikat co doświadczony pracownik,
• wykonawca oznakowania pracuje według projektu, a odbiór prac ma wzorzec,
• przy pracach z udziałem firm zewnętrznych widać, kto i ile osób pracuje przy maszynie,
• podczas kontroli dokumentacja jest pod ręką bez szukania,
• zgodność papieru z halą buduje zaufanie do całej dokumentacji BHP.

7. Wnioski eksperta

1. Zacznij od pytania, gdzie zapada decyzja. Wizualizację projektuje się od miejsca, w którym pracownik wybiera: wejść czy nie, iść tędy czy obok, włączyć czy czekać. Tam ma być informacja.

2. Najpierw projekt, potem farba. Plan z legendą kolorów, wymiarów i rozmieszczenia znaków kosztuje mniej niż przemalowanie hali i daje wzorzec do odbioru.

3. Jeden kod barw w całym zakładzie. Ten sam kolor ma znaczyć to samo na posadzce, na planie i na grzbiecie segregatora.

4. Każda zmiana na hali to zmiana w dokumentacji. Przestawienie maszyny albo regałów uruchamia aktualizację planów, ocen ryzyka i oznakowania, a nie czeka na audyt.

5. Zgodność sprawdzaj obchodem, nie lekturą. Plan w ręku i spacer po hali pokazują więcej rozbieżności niż przegląd dokumentów przy biurku.

8. Sprawdź w swoim zakładzie

• czy plan oznakowania odpowiada temu, co jest dziś na posadzce,
• czy zasięgi stref na znakach Ex zgadzają się z dokumentem zabezpieczenia przed wybuchem,
• czy plan ewakuacji pokazuje aktualny układ hali,
• czy po ostatniej zmianie układu hali ktoś zaktualizował plany,
• czy każda kłódka LOTO ma właściciela, którego da się ustalić,
• czy pracownik rozumie znak bez tłumaczenia.

9. Podstawa prawna i normy

• Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 2003 nr 169 poz. 1650 ze zm.) — m.in. oznakowanie miejsc niebezpiecznych, drogi komunikacyjne i transportowe.
• Rozporządzenie Ministra Gospodarki z dnia 8 lipca 2010 r. w sprawie minimalnych wymagań, dotyczących bezpieczeństwa i higieny pracy, związanych z możliwością wystąpienia w miejscu pracy atmosfery wybuchowej (Dz.U. 2010 nr 138 poz. 931) — dokument zabezpieczenia przed wybuchem, oznakowanie miejsc.
• Rozporządzenie Ministra Gospodarki z dnia 30 października 2002 r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy (Dz.U. 2002 nr 191 poz. 1596 ze zm.) — odłączanie maszyn od źródeł energii.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719 ze zm.) — oznakowanie dróg ewakuacyjnych.
• Ustawa z dnia 27 kwietnia 2001 r. — Prawo ochrony środowiska, art. 253, oraz rozporządzenie Ministra Rozwoju z dnia 23 lutego 2016 r. w sprawie raportu o bezpieczeństwie zakładu o dużym ryzyku (Dz.U. 2016 poz. 287), § 6 — ocena zasięgu i skali oddziaływania awarii z dokumentacją graficzną.
• PN-EN ISO 7010 Symbole graficzne — Barwy bezpieczeństwa i znaki bezpieczeństwa — Zarejestrowane znaki bezpieczeństwa.

Ekspert SECURA przeprowadza przegląd zgodności dokumentacji BHP ze stanem faktycznym na hali i projektuje oznakowanie razem z aktualizacją dokumentów, tak aby papier i posadzka mówiły jednym językiem.
